Bei der Herstellung von Kolbenstangen ist die Sicherstellung der Qualität von größter Bedeutung. Als Kolbenstangenlieferant wissen wir, dass hochwertige Kolbenstangen für die ordnungsgemäße Funktion von Hydraulikzylindern und anderen zugehörigen Maschinen von entscheidender Bedeutung sind. In diesem Blog befassen wir uns mit den verschiedenen Prüfmethoden, die bei der Herstellung von Kolbenstangen zum Einsatz kommen.
1. Maßprüfung
Maßgenauigkeit ist einer der grundlegendsten Aspekte der Kolbenstangenqualität. Schon eine geringfügige Abweichung von den angegebenen Maßen kann zu schlechter Leistung oder sogar zum Ausfall des Hydrauliksystems führen.
Messschieber- und Mikrometermessung
Messschieber und Mikrometer sind die am häufigsten verwendeten Werkzeuge zum Messen des Außendurchmessers, der Länge und anderer grundlegender Abmessungen von Kolbenstangen. Wenn wir beispielsweise eine Kolbenstange für einen bestimmten Hydraulikzylinder herstellen, verwenden wir eine Mikrometerschraube, um den Außendurchmesser hochpräzise zu messen. Die Toleranz für den Außendurchmesser einer typischen Kolbenstange kann innerhalb von ±0,01 mm liegen. Durch die Durchführung mehrerer Messungen an verschiedenen Positionen entlang der Stange können wir sicherstellen, dass der Durchmesser über die gesamte Länge konstant bleibt.
Koordinatenmessgerät (KMG)
Eine Koordinatenmessmaschine ist ein fortschrittlicheres Werkzeug zur Maßprüfung. Es kann komplexe Geometrien und Positionen von Merkmalen auf der Kolbenstange messen. Das KMG berührt mit einem Messtaster die Oberfläche der Kolbenstange an verschiedenen Punkten und berechnet dann die Koordinaten dieser Punkte. Dadurch können wir die Geradheit, Rundheit und Zylindrizität der Stange genau messen. Wenn eine Kolbenstange beispielsweise über eine Keilnut oder eine spezielle Nut verfügt, kann das KMG die Größe und Position dieser Merkmale präzise messen und so sicherstellen, dass sie den Konstruktionsanforderungen entsprechen.
2. Inspektion der Oberflächenbeschaffenheit
Die Oberflächenbeschaffenheit einer Kolbenstange spielt eine entscheidende Rolle für deren Leistung. Eine glatte Oberfläche kann die Reibung verringern, Verschleiß verhindern und die Dichtleistung des Hydrauliksystems verbessern.
Oberflächenrauheitstester
Mit einem Oberflächenrauheitsmessgerät wird die Oberflächenrauheit der Kolbenstange gemessen. Dabei wird ein Stift über die Oberfläche der Stange gezogen und die vertikalen Bewegungen des Stifts gemessen. Der am häufigsten verwendete Parameter zur Beschreibung der Oberflächenrauheit ist Ra (arithmetische mittlere Abweichung des Rauheitsprofils). Für Kolbenstangen, die in hochpräzisen Hydraulikzylindern verwendet werden, muss der Ra-Wert typischerweise weniger als 0,4 μm betragen. Durch die regelmäßige Kontrolle der Oberflächenrauheit während des Produktionsprozesses können wir sicherstellen, dass die Kolbenstange eine glatte Oberflächenbeschaffenheit aufweist.
Visuelle Inspektion
Auch die Sichtprüfung ist ein wichtiger Bestandteil der Oberflächenprüfung. Mithilfe von Lupen oder Mikroskopen überprüfen wir Oberflächenfehler wie Kratzer, Grübchen oder Risse. Schon ein kleiner Kratzer auf der Oberfläche der Kolbenstange kann zu Undichtigkeiten im Hydrauliksystem führen oder den Verschleiß beschleunigen. Wenn beispielsweise eine Kolbenstange verchromt werden soll, kann eine Sichtprüfung vor der Beschichtung dabei helfen, etwaige Oberflächenfehler zu erkennen, die korrigiert werden müssen.
3. Materialinspektion
Die Qualität des für die Kolbenstange verwendeten Materials wirkt sich direkt auf deren mechanische Eigenschaften und Haltbarkeit aus.
Chemische Analyse
Mithilfe der chemischen Analyse wird die chemische Zusammensetzung des Kolbenstangenmaterials ermittelt. Dies kann mit Methoden wie der Spektroskopie erfolgen. Durch die Analyse des Gehalts an Elementen wie Kohlenstoff, Silizium, Mangan und Chrom können wir sicherstellen, dass das Material den erforderlichen Standards entspricht. Beispielsweise kann eine Kolbenstange aus hochfestem legiertem Stahl besondere Anforderungen an den Gehalt an Legierungselementen stellen. Abweichungen von diesen Anforderungen können zu Veränderungen der mechanischen Eigenschaften des Stabes führen.
Härteprüfung
Die Härteprüfung ist eine wichtige Methode zur Bewertung der mechanischen Eigenschaften des Kolbenstangenmaterials. Zu den gängigen Härteprüfmethoden gehören der Rockwell-Härtetest und der Brinell-Härtetest. Die Härte der Kolbenstange beeinflusst deren Verschleißfestigkeit und Belastbarkeit. Beispielsweise erfordert eine Kolbenstange, die in einer Hochdruckumgebung betrieben werden muss, normalerweise eine bestimmte Härte. Durch die Prüfung der Härte an verschiedenen Stellen der Stange können wir sicherstellen, dass das Material gleichmäßige mechanische Eigenschaften aufweist.
4. Inspektion der Verchromung (falls zutreffend)

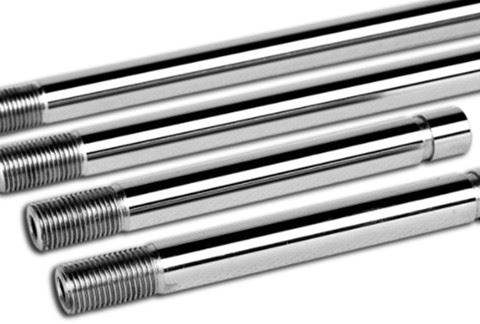

Viele Kolbenstangen sind verchromt, um ihre Korrosionsbeständigkeit und Verschleißfestigkeit zu verbessern. Als Lieferant bieten wirHochwertige verchromte Kolbenstange für HydraulikzylinderUndChina-Hersteller hartverchromte Stange für Hydraulikzylinder-Kolbenstange. Daher ist die Überprüfung der Verchromung von entscheidender Bedeutung.
Dickenmessung
Die Dicke der Verchromung ist ein wichtiger Parameter. Zur Messung der Dicke der Chromschicht nutzen wir zerstörungsfreie Prüfverfahren wie Wirbelstrom-Dickenmessgeräte. Die Dicke der Verchromung einer Kolbenstange liegt üblicherweise zwischen 0,025 mm und 0,1 mm, abhängig von den Anwendungsanforderungen. Ist die Chromschicht zu dünn, kann es sein, dass sie keinen ausreichenden Korrosions- und Verschleißschutz bietet; Wenn es zu dick ist, kann es zu Problemen wie Rissen oder Abblättern kommen.
Haftungsprüfung
Mithilfe einer Haftungsprüfung wird sichergestellt, dass die Verchromung fest auf der Oberfläche der Kolbenstange haftet. Eine gängige Methode ist der Kratztest, bei dem mit einem Diamantstift unter einer bestimmten Belastung die verchromte Oberfläche zerkratzt wird. Durch die Beobachtung des Abblätterns oder Abplatzens der Chromschicht können wir die Haftungsqualität beurteilen. Eine gute Haftung zwischen der Verchromung und der Stange ist für eine langfristige Leistung unerlässlich.
5. Geradheits- und Parallelitätsprüfung
Die Geradheit und Parallelität der Kolbenstange sind entscheidend für ihre ordnungsgemäße Funktion im Hydrauliksystem.
Lineal und Messuhr
Mit einem Lineal und einer Messuhr lässt sich die Geradheit der Kolbenstange prüfen. Die Kolbenstange wird auf eine ebene Fläche gelegt und das Lineal entlang der Länge der Stange platziert. Mit der Messuhr wird dann die Abweichung zwischen der Staboberfläche und dem Lineal gemessen. Bei einer langen Kolbenstange kann bereits eine kleine Abweichung in der Geradheit zu Problemen wie ungleichmäßigem Verschleiß und Undichtigkeiten im Hydraulikzylinder führen.
Optische Messung
Auch optische Messverfahren wie die Laserinterferometrie können eingesetzt werden, um die Geradheit und Parallelität der Kolbenstange mit hoher Genauigkeit zu messen. Bei der Laserinterferometrie wird das Interferenzmuster des von der Staboberfläche reflektierten Laserlichts gemessen. Dieses Verfahren kann sehr kleine Abweichungen erkennen und eignet sich für die hochpräzise Kolbenstangenfertigung.
Abschluss
Als Kolbenstangenlieferant sind wir der Bereitstellung qualitativ hochwertiger Produkte verpflichtet. Durch eine umfassende Reihe von Prüfmethoden, einschließlich Maßprüfung, Oberflächenbeschaffenheitsprüfung, Materialprüfung, Verchromungsprüfung (falls zutreffend) sowie Geradheits- und Parallelitätsprüfung, können wir sicherstellen, dass jede Kolbenstange den strengen Qualitätsstandards entspricht.
Wenn Sie hochwertige Kolbenstangen für Ihre Hydraulikzylinder oder andere Anwendungen benötigen, laden wir Sie ein, uns für die Beschaffung und Verhandlung zu kontaktieren. Wir sind davon überzeugt, dass unsere Produkte und Dienstleistungen Ihre Erwartungen erfüllen werden.
Referenzen
- ASME B89.3.1 – 2006, „Methoden zur Leistungsbewertung von Zylindrizitätsmessgeräten“
- ASTM E10 - 18, „Standardtestmethode für die Brinellhärte metallischer Materialien“
- ISO 4287:1997, „Geometrische Produktspezifikationen (GPS) – Oberflächentextur: Profilmethode – Begriffe, Definitionen und Oberflächentexturparameter“
